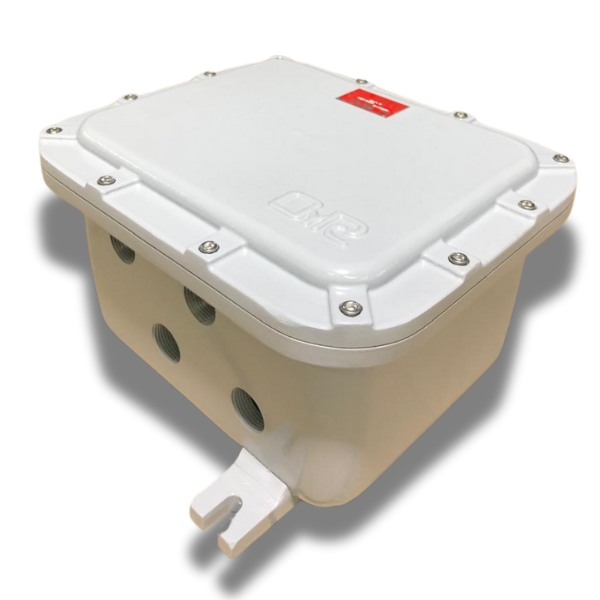

Cajas varias para tableros y/o dispositivos con tapa abulonada

Aplicaciones

Las cajas para tableros modelo CV se utilizan para alojar todo tipo de elementos de control y/o medición, admiten la colocación de accionamientos, pulsadores y ojos de buey según reglas del arte (indicado en las normas de fabricación). Salvo especificación los productos serán provistos en forma standard bajo normas IRAM-IAP-IEC 79.0/1.

Normas

Ver datos de Clasificación en páginas N° 17 y 19

Clasificación

Ver datos de Clasificación en páginas N° 17 y 19

Ficha Tecnica Consultar

Tipos de roscas Códigos de Ø para Acometidas Roscas Dimensiones Peso

Tipos de roscas

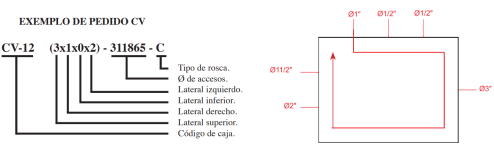

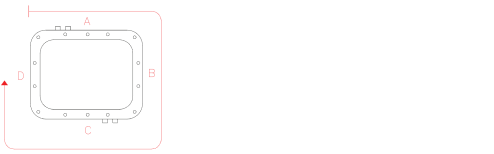

Ejemplo de Pedido para Distribución de Acometidas

Rosca	BSP	BSPT	NRT	Especiales
Letras	A	B	C	D

Códigos de Ø para Acometidas

Rosca	1/2´´	3/4´´	1´´	1 1/4´´	1 1/2´´	2´´	2 1/2´´	3´´	4´´
BSP	1	2	3	4	5	6	7	8	9

Roscas

Nota: En el caso de requerirse un producto con accesos roscados y la disposición de los mismos no esté contemplada en las codificaciones indicadas, será indispensable la presentación de un diagrama o croquis indicando la disposición y coordenadas al centro de cada acceso, como así también las distancias entre los centros.

Código	A,C									B,C
Código	1/2´´	3/4´´	1´´	1 1/4´´	1 1/2´´	2´´	2 1/2´´	3´´	4´´	1/2´´	3/4´´	1´´	1 1/4´´	1 1/2´´	2´´	2 1/2´´	3´´	4´´
CV-I	3	2	2	1	1	1	-	-	-	2	1	1	1	1	1	-	-	-
CV-2	3	2	2	1	1	1	-	-	-	2	2	1	1	1	l	-	-	-
CV-3	4	4	2	2	2	1	1	-	-	4	4	2	2	2	1	1	-	-
CV-4	4	4	3	2	2	1	-	-	-	3	2	2	1	l	l	-	-	-
CV-5	4	4	3	2	2	1	-	-	-	4	4	3	2	2	l	-	-	-
CV-6	3	3	3	2	2	2	-	-	-	2	2	2	1	1	1	-	-	-
CV-7	8	8	6	3	3	2	2	1	-	8	6	3	2	2	2	1	1	-
CV-8	4	4	3	3	3	2	0	-	-	4	4	3	3	3	2	0	-	-
CV-9	8	8	6	6	6	4	2	-	-	8	8	6	6	6	4	2	-	-
CV-10	6	6	5	4	4	3	-	-	-	4	4	3	2	2	2	-	-	-
CV-11	12	12	5	4	4	3	2	2	-	8	6	6	2	2	2	1	1	-
CV-12	21	21	10	8	S	3	3	2	1	12	12	4	2	2	1	1	1	-
CV-13	14	14	6	4	4	3	3	2	-	8	6	6	2	2	2	1	l	-
CV-14	12	12	5	4	4	4	3	-	-	10	10	4	3	3	2	2	-	-
CV-15	17	16	6	4	4	3	3	2	-	12	12	5	4	4	3	2	2	-
CV-16	18	18	10	8	8	4	3	2	1	12	12	5	4	4	3	2	2	1
CY-17	28	28	15	7	7	6	4	4	4	8	6	6	2	2	2	1	1	-
CV-18	28	28	15	7	7	6	4	4	4	8	6	6	2	2	2	1	1	-
CV-19	30	30	16	7	7	6	4	4	4	16	16	12	6	6	4	3	2	2

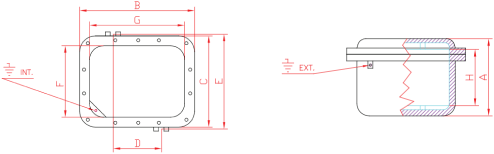

Dimensiones

Código	Medidas exteriores			Orejas		Medidas Interiores		Medidas Bandeja Montaje
Código	A	B	C	D	E	F	G	H	Ancho	Largo
CV-I	155	210	160	80	175	100	110	110	90	140
CV-2	-	-	-	-	-	-	-	-	-	-
CV-3	185	258	258	85	24a	170	170	130	160	160
CV-4	1fi8	290	230	1 20	240	150	210	100	130	190
CV-5	155	285	281	110	280	203	206	102	190	190
CV-6	198	290	230	11 S	225	150	210	139	130	230
CV-7	217	330	280	155	290	200	250	159	180	230
CV-8	195	340	340	100	100	260	260	140	2,3	230
CV-9	255	340	340	135	355	260	260	185	230	230
CV-10	175	378	276	172	285	192	305	120	180	280
CV-11	210	380	281	165	285	200	300	155	180	280
CV-12	270	430	280	208	260	202	355	205	185	335
CV-13	232	480	280	205	280	200	394	150	165	364
CV-14	175	476	330	305	340	250	396	110	240	380
CV-15	230	550	400	303	393	300	450	145	260	410
CV-16	275	f50	400	300	385	303	450	205	210	360
CY-17	208	679	290	300	395	190	585	145	280	570
CV-18	236	703	400	395	475	307	609	160	280	570
CV-19	280	690	505	390	510	415	600	180	380	570

Peso

En Kg.

CV-1	CV-2	CV-3	CV-4	CV-5	CV-6	CV-7	CV-8	CV-9	CV-10	CV-11	CV-12	CV-13	CV-14	CV-15	CV-16	CV-17	CV-18	CV-19
5	5,1	10	9	10,5	10,75	15	19	22,5	15	18	25	25	25,5	32,5	38,5	40	50	73
