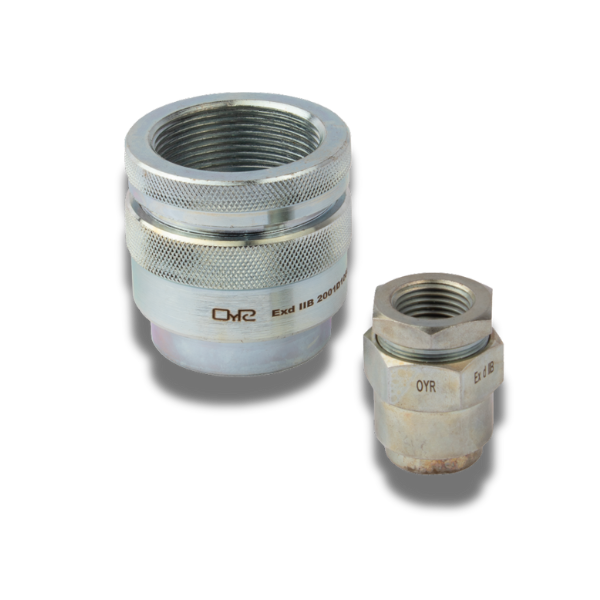

UDHH/MH

Uniones dobles

Normas

Según I.E.C. IRAM - IAP 79.0 y 79.1

Clasificación

Para norma IRAM - IAP - IEC 79.01 Exd IIB

Ficha Tecnica Consultar

Dimensiones IEC Dimensiones UL Códigos de roscas

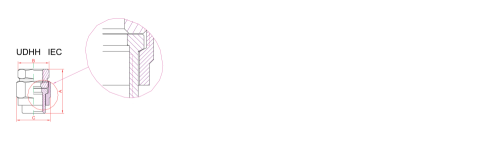

Dimensiones IEC

Código	A	B	C
UDHH-1/2''	48	30	35
UDHH-3/4''	51	35	38
UDHH-1''	54	42	45
UDHH-1 1/4''	58	50	52
UDHH-1 1/2''	62	59	69
UDHH-2''	64	77	83
UDHH-2 1/2''	70	96	100
UDHH-3''	75	118	126
UDHH-4''	80	130	136

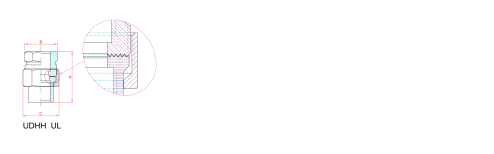

Dimensiones UL

Código	A	B	C
UDHH-1/2''	43	25	36
UDHH-3/4''	48	32	44
UDHH-1''	56	38	53
UDHH-1 1/4''	64	48	69
UDHH-1 1/2''	69	54	76
UDHH-2''	73	66	91
UDHH-2 1/2''	94	81	100
UDHH-3''	94	96	110
UDHH-4''	110	123	145

Códigos de roscas

Rosca	1/2´´	3/4´´	1´´	1 1/4´´	1 1/2´´	2´´	2 1/2´´	3´´	4´´
BSP	13	23	33	43	53	63	73	83	103
BSPT	15	25	35	45	55	65	75	85	105
NPT	17	27	37	47	57	67	77	87	107
